✈️ 항공기 VCM(Vapor Cycle Machine) 시스템 — 소형 항공기 냉방의 핵심

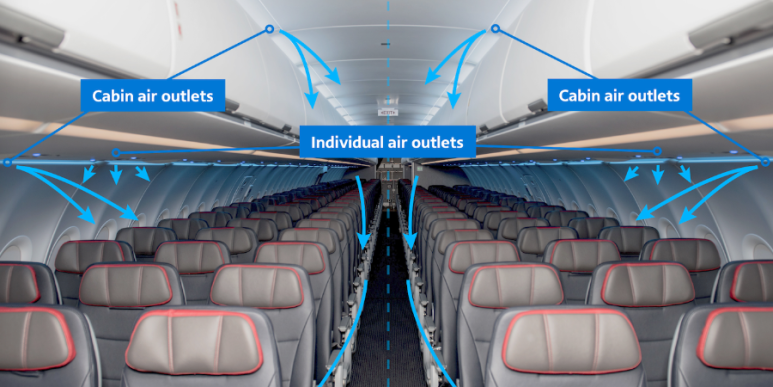

기내 냉방 시스템이라고 하면 대부분 ACM(Air Cycle Machine)을 먼저 떠올리게 됩니다.

​

하지만 모든 항공기가 ACM을 사용하는 것은 아닙니다. 특히 소형 항공기나 특수 목적의 항공기에서는 보다 작고 정밀한 냉방 시스템이 필요한 경우가 많은데요, 이럴 때 등장하는 것이 바로 오늘의 주인공, VCM(Vapor Cycle Machine)입니다.

​

오늘은 이 VCM 시스템이 어떻게 작동하고, 왜 필요한지, 그리고 어떤 장점과 단점이 있는지를 자세히 들여다보겠습니다.

출처:Tasecs

---

출처: Aircraft Systems



VCM(Vapor Cycle Machine)이란?

항공기의 에어컨

​

VCM은 말 그대로 증기 압축 냉각 시스템(Vapor Compression Cycle)입니다.

쉽게 말해, 우리가 집이나 자동차에서 흔히 사용하는 에어컨과 같은 방식입니다.

​

즉, 냉매(R134a 등)를 이용해 열을 이동시키고, 기내 혹은 특정 장비를 냉각하는 방식입니다.​

​

이 시스템은 블리드 에어나 터빈을 사용하지 않고, 오직 냉매의 물리적 상태 변화만으로 냉방을 수행합니다.



출처: Aircraft Systems

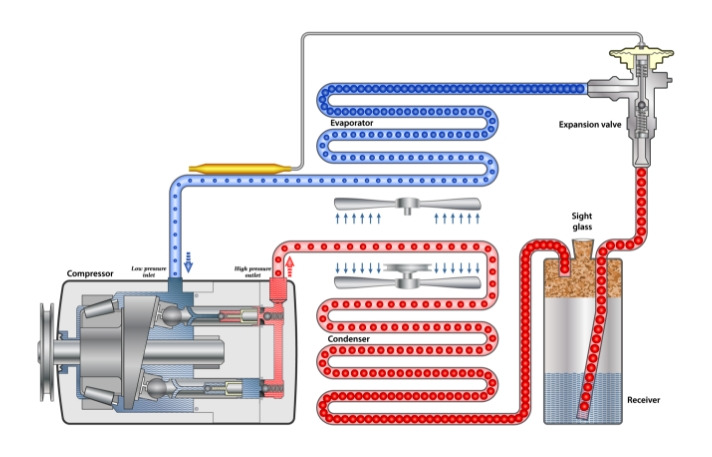

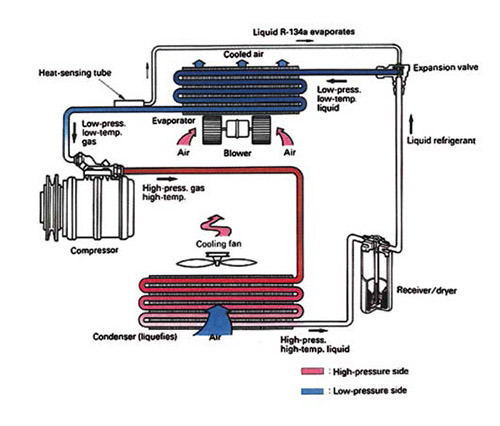

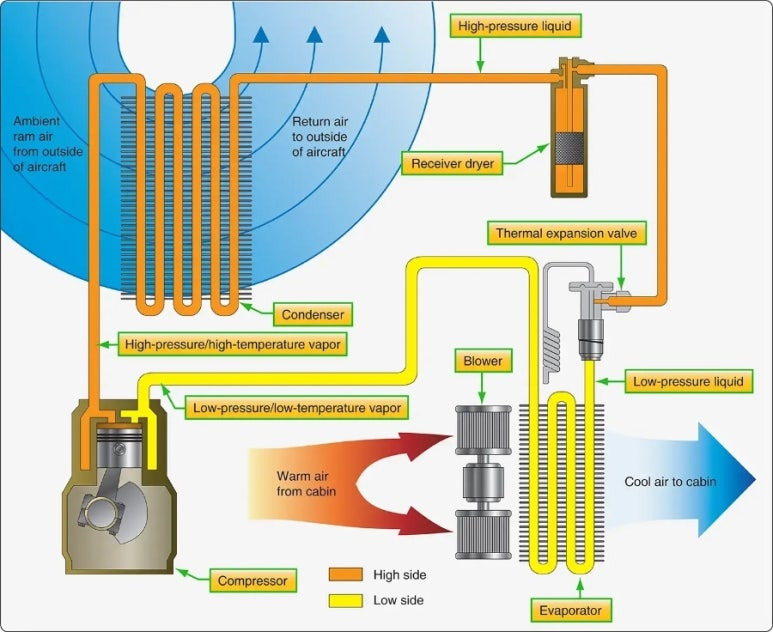

구성 요소​

VCM은 일반적으로 다음과 같은 구성 요소로 이루어져 있습니다.

​

​

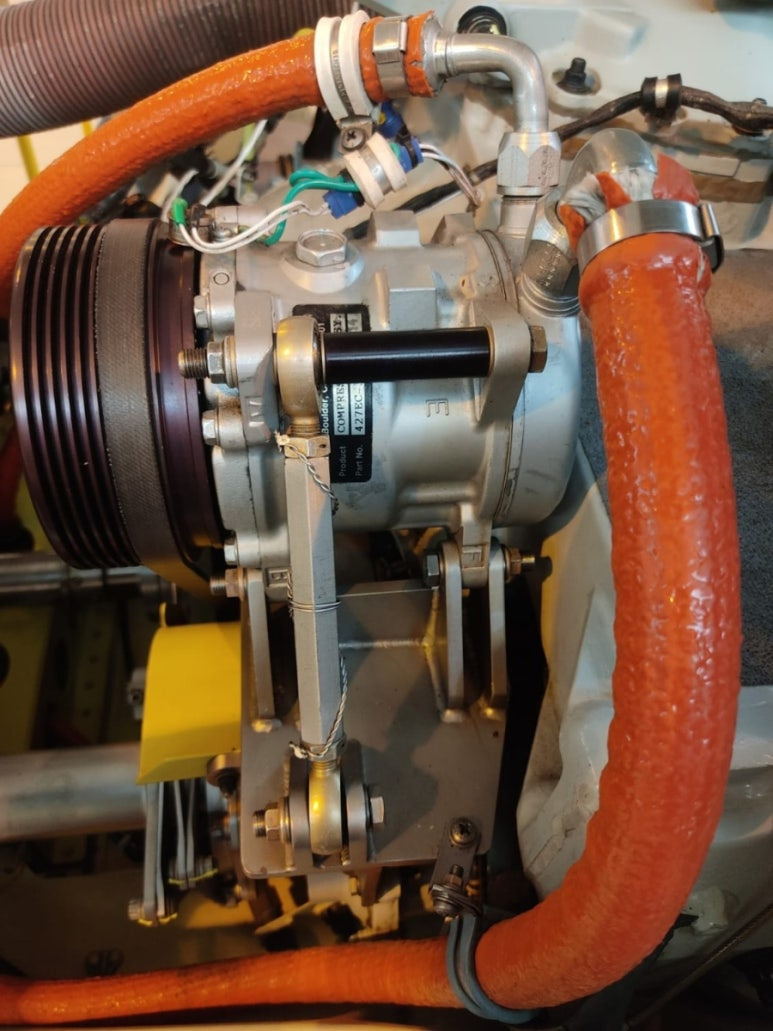

1. Compressor (압축기)​

냉매를 고온·고압의 기체 상태로 압축시킵니다.

이 과정에서 냉매는 열을 머금고 빠르게 움직이기 시작하죠.

​

​

2. Condenser (응축기)​

압축된 냉매는 이 응축기에서 외부 공기(램에어 등)에 의해 열을 방출하고 액체로 응축됩니다.

​

​

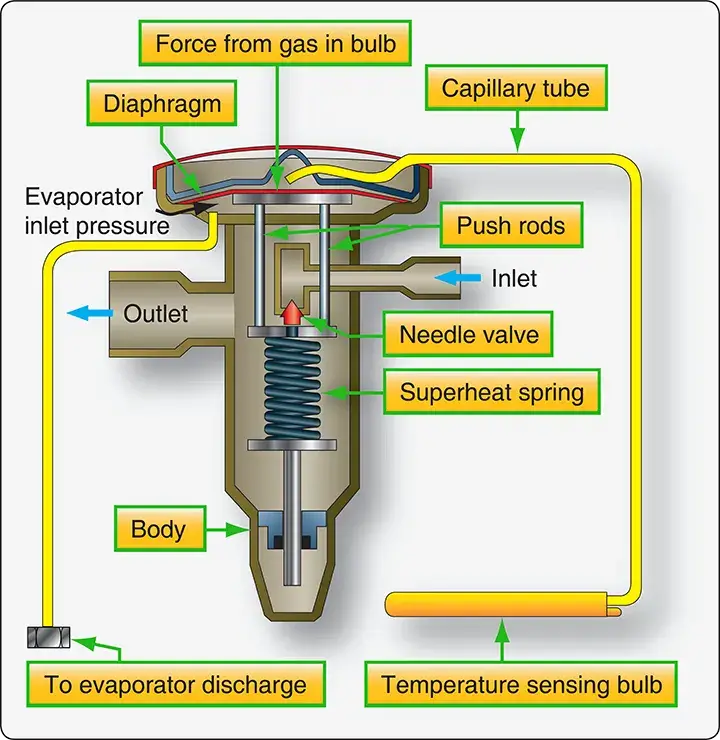

3. Expansion Valve (팽창 밸브)​

압력을 순간적으로 낮추는 장치로, 냉매는 이 밸브를 지나면서 온도와 압력이 급격히 떨어집니다.

​

​

4. Evaporator (증발기)​

이제 차가워진 냉매는 증발기 안에서 주변 공기나 장비로부터 열을 흡수하며 다시 기체로 돌아갑니다.

➜ 이 과정이 바로 냉방 효과를 만들어내는 핵심입니다!

​

​

이러한 사이클이 빠르게 반복되면서 지속적인 냉각이 가능해집니다.

​

출처:Gazelle trainers top



✈️ 항공기에서 VCM이 쓰이는 곳은?

VCM은 다음과 같은 상황에서 주로 사용됩니다​

​

소형 비즈니스 제트기​

블리드 에어 공급이 제한되거나 ACM을 설치하기 어려운 경우

​

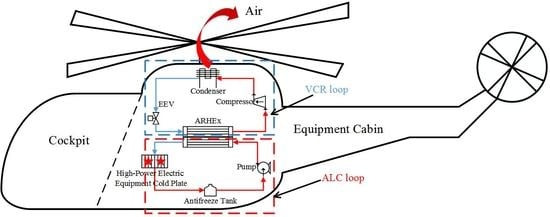

헬리콥터​

ACM 장착이 어려운 소형 플랫폼에서는 VCM이 메인 냉방 시스템이 되는 경우도 있음

​

항공 전자 장비(Avionics) 냉각​

장비는 열에 매우 민감하기 때문에 정밀한 냉방이 필요합니다. VCM은 특정 구역을 선택적으로 냉각할 수 있어 매우 유리합니다.

​

보조 전원 장치(APU)와 연계된 냉방 시스템​

지상 운용 중에 주 엔진을 켜지 않고 냉방이 가능해야 할 때 VCM이 등장합니다.

​



출처:LinkedIn

출처: Medium

​

​

✅ VCM의 장점

VCM은 특정 상황에서 ACM보다 더 효율적인 선택이 될 수 있습니다. 그 이유는 다음과 같습니다.

​

정밀 제어​

온도 조절이 아주 섬세해서, 민감한 장비에 딱 맞는 냉각이 가능합니다.

​

소형 경량화 가능​

구조가 간단하고 작기 때문에 소형 항공기에 적합합니다.

​

독립 운용 가능​

엔진 블리드 에어 없이도 전기만 있으면 작동이 가능합니다.

​

출처:MDPI

출처:Pilot Mall

​

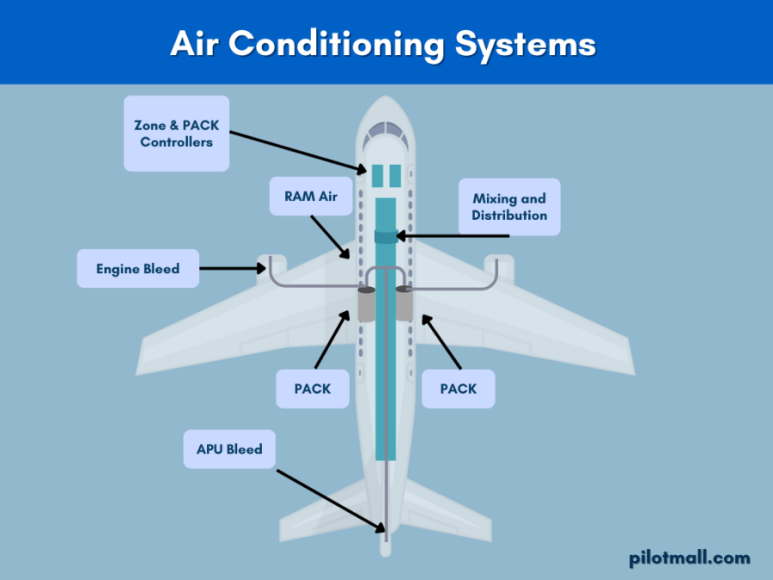

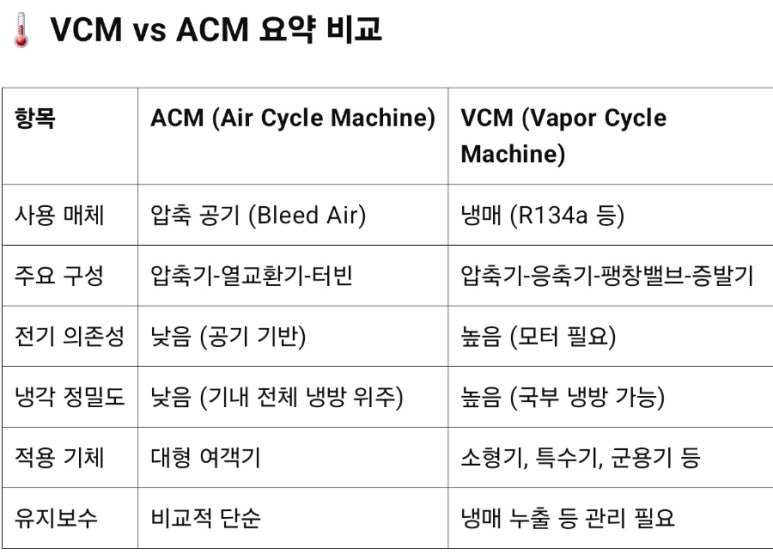

VCM과 ACM의 차이

​

지금까지 항공기 냉방 시스템 중 하나인 ACM(Air Cycle Machine)과 VCM(Vapor Cycle Machine)에 대해 알아보았습니다.

​

ACM처럼 눈에 띄는 시스템은 아니지만, 작고 정밀한 냉각이 필요한 곳에서 없어선 안 될 핵심 장치입니다.

​

각 시스템은 기체의 크기, 운용 목적, 냉각 대상에 따라 선택되며,

VCM은 특히 소형 항공기나 민감한 장비 냉각에 적합한 솔루션이라 할 수 있습니다.

​

항공기의 숨은 시스템 하나하나를 알아갈수록,

우리가 누리는 편안하고 안전한 비행이 얼마나 많은 기술의 조화 위에 있는지 새삼 느껴집니다.
