항공기 냉방 시스템의 핵심, ACM(Air Cycle Machine)의 모든 것

항공기는 고고도에서 극한의 환경을 마주하게 됩니다. 지상에서는 상상할 수 없는 낮은 온도와 낮은 기압 속에서도, 객실 내부는 일정한 기온과 쾌적한 환경을 유지해야 합니다.

​

이때 중요한 역할을 하는 것이 바로 항공기의 냉방 시스템입니다. 오늘은 이 냉방 시스템의 핵심인 ACM(Air Cycle Machine)에 대해 자세히 알아보겠습니다.

​

다음 내용에선 VCM(Vapor Cycle Machine)을 알아보도록 하겠습니다.

출처:Trans Global Training

---

출처: Trans Global Training





ACM(Air Cycle Machine)이란?

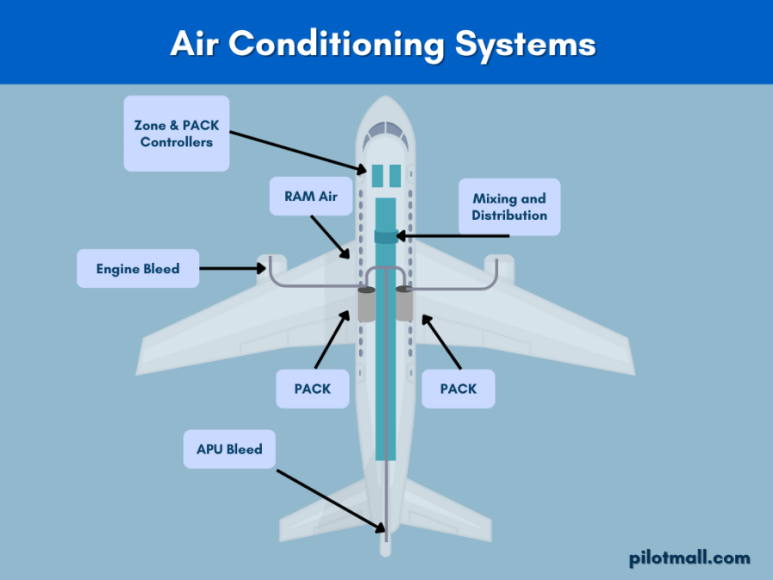

항공기의 에어컨

​

ACM, 즉 Air Cycle Machine은 대형 상용기에서 널리 사용되는 공기 기반의 냉방 시스템입니다.

​

쉽게 말해, 공기를 압축하고 팽창시키는 과정을 통해 열을 제거하는 방식으로 작동합니다.

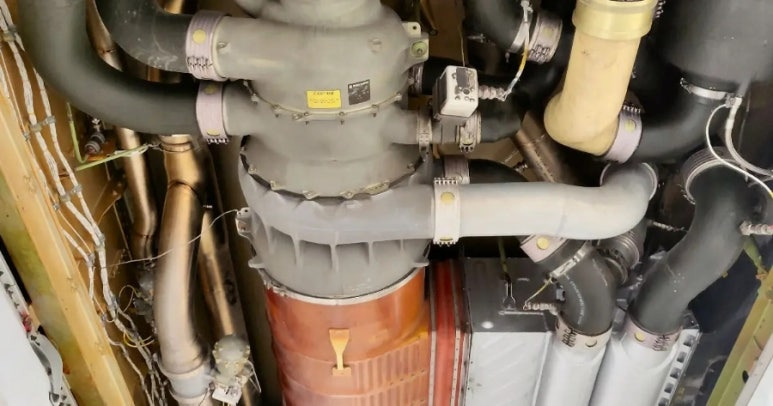

출처: Kostas Makris

구성 요소​

ACM은 일반적으로 다음과 같은 구성 요소로 이루어져 있습니다.

​

Compressor (압축기)​

블리드 공기(Bleed Air)를 압축하여 압력과 온도를 올립니다.

[냉각 효율을 극대화하기 위해 공기의 온도와 압력을 더 올려서, 이후 팽창 과정에서 더 큰 냉각 효과를 얻기 위함]​

​

Heat Exchanger (열교환기)​

외부 공기와의 열 교환을 통해 공기의 온도를 낮춥니다.

[압축기 손상우려와 이미 뜨거운 공기를 더 뜨겁게 만드는 것은 비효율] - 1차 열교환기

​

[너무 뜨거운 상태로 터빈으로 들어가게 되면 팽창을 해도 냉각 효율이 크지 않음] - 2차 열교환기

​

Turbine (터빈)​

압축된 공기를 팽창시켜 다시 온도를 떨어뜨리는 동시에 터빈을 회전시켜 에너지를 회수합니다.

​

Fan (송풍기)​

냉각 공기를 객실이나 전자장비 구획으로 공급합니다.

​

Mixer(믹서)​

찬 공기와 더운 공기를 섞어서 적절한 온도로 조절하는 장치

​

Water separator(수분 분리기)​

터빈을 지난 냉각 공기 속 수분(응결된 물방울)을 제거하는 장치

[팽창 시에 발생한 수분이 그대로 객실이나 장비로 들어가면 결로, 습기, 전자장비 고장, 미끄럼 사고 등이 생길 수 있음]

​

작동 원리

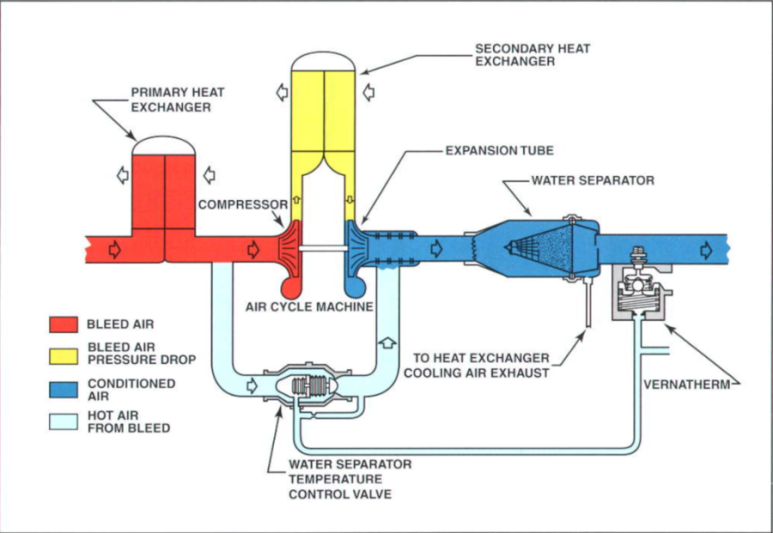

출처: avidic | واژه نامه

1. 고온 고압의 블리드 공기가 엔진에서 추출되어 열교환기를 통과합니다.

​

2. 여기서 외부의 램 공기와 열을 교환하여 공기의 온도를 낮춥니다.​

​

3. 압축기에서 다시 압축된 공기는 온도가 올라가지만, 2차 열교환기를 지나며 다시 냉각됩니다.​

​

4. 마지막으로 터빈에서 팽창되며 온도가 급격히 떨어지고, 이 차가운 공기가 믹서에서 뜨거운 블리드 에어와 섞여 온도가 조절되어 객실로 공급됩니다.

​

출처: Medium

​

✅ 장점​

1. 공기를 매질로 사용하여 환경 친화적

2. 복잡한 냉매가 필요 없어 유지보수가 간편

3. 대형 항공기에 적합한 고출력 냉방 성능

​

❌ 단점​

1. 시스템 자체가 복잡하고 크기가 큼

2. 공기의 압축 및 팽창에 따른 효율 손실

​

출처:Pilot Mall

항공기의 냉방 시스템은 단순한 승객의 편의를 넘어서, 항공 전자장비의 안정성과 항공기의 안전 운항에 직결되는 중요한 요소입니다.

​

ACM은 대용량의 공기를 빠르게 냉각시킬 수 있어 상용 대형 항공기에서 널리 사용되고 있습니다.

​

다음 내용에서는 냉매를 활용한 항공기의 냉각 장치인 VCM에 대해 알아 보도록 하겠습니다.
