항공기 윙렛(Winglet)의 역할 - 날개의 끝, 효율의 시작

항공기 날개 끝에 위로 휘어진 구조물을 본 적이 있으신가요?

마치 새의 날개 끝처럼 하늘을 향해 굽어 있는 그 구조물은 단순한 장식이 아닙니다. 그것은 바로 윙렛(Winglet)이며, 오늘날 민간 항공기와 군용 항공기의 연료 효율성과 비행 성능을 높이는 핵심 기술 요소 중 하나입니다.

​

이 글에서는 윙렛의 정체, 역할, 종류, 그리고 공기역학적 원리를 다양한 관점에서 자세히 설명해 드립니다.

​

윙렛이란?

WINGLET​

​

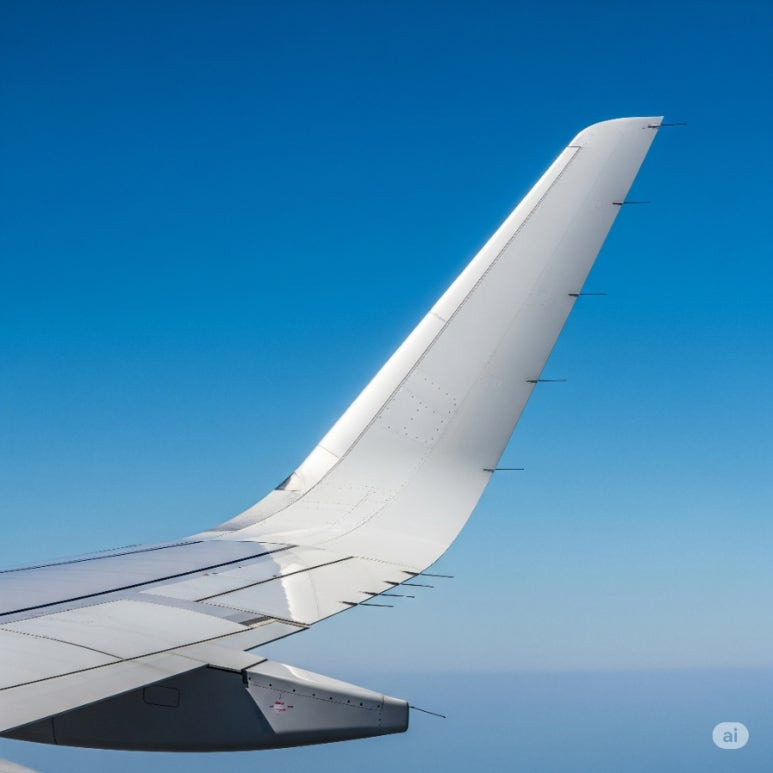

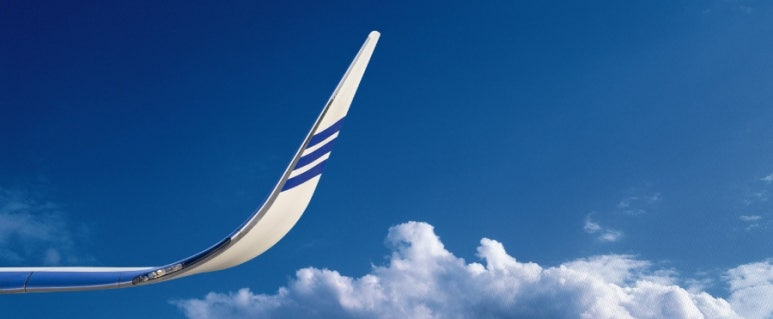

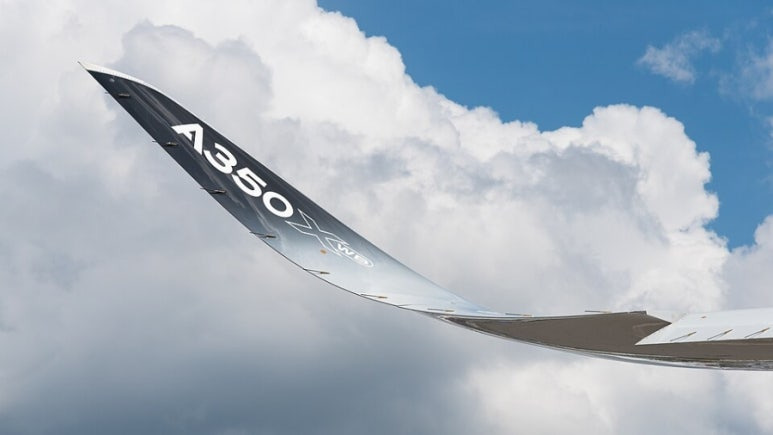

윙렛(Winglet)은 항공기 주익(Main Wing) 끝단에 설치되는 수직 또는 경사진 작은 날개입니다. 주익 끝에서 발생하는 유도 항력을 줄이고, 양력 효율을 증가시키기 위해 설계된 구조물입니다.

​

윙렛은 단순히 “끝단에 달린 판”이 아니라, 공기 흐름을 제어해 항공기의 전반적인 성능을 개선하는 고기능 공기역학 장치입니다.

​

윙렛의 원리

Principle

​

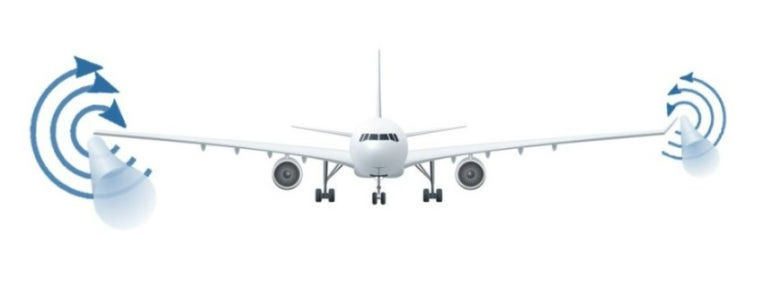

날개의 길이는 무한하지 않기에 아래에서 발생하는 양력의 공기흐름이 날개 끝에서 위로 올라가며 소용돌이가 치게됩니다.

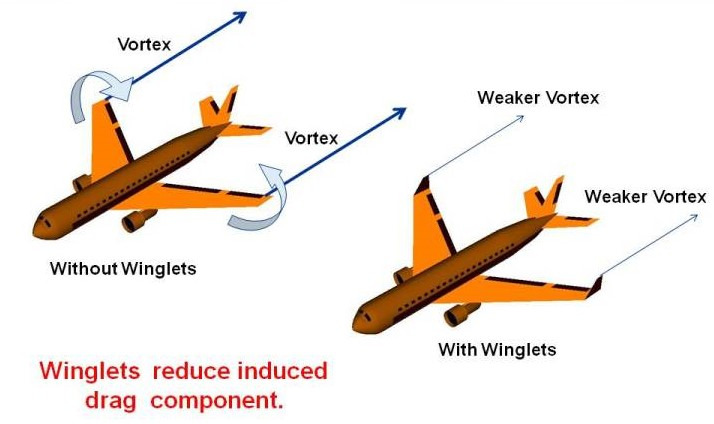

윙렛은 날개 끝에서 생성되는 회전성 공기 흐름(wingtip vortex)을 감소시킴으로써 유도 항력을 줄이는 원리입니다.​

​

윙렛은 날개 위/아래의 압력 차에 의한 공기 흐름이 날개 끝을 돌지 못하도록 “벽” 역할을 함.

​

그 결과 날개 끝의 난류 감소, 즉 유도 항력 감소.​

​

더 효율적인 양력 생성 → 연료 절감 → 장거리 운항 능력 향상.



출처:Reasontek Corp

필요한 이유



항공기가 양력을 생성할 때 날개 위쪽은 낮은 압력, 아래쪽은 높은 압력이 형성됩니다. 이로 인해 고압 공기는 날개 아래에서 위로 돌아 날개 끝으로 몰리며, 날개 끝에서 강한 회전 기류(Vortex, 와류)를 형성하게 됩니다.

​

이 와류의 문제

​

유도 항력(Induced Drag) 증가: 날개의 양력에 수직이 아닌 방향으로 작용하는 저항력.​

​

연료 소모 증가: 같은 거리와 무게를 운항하기 위해 더 많은 연료 소비.​

​

기체 피로 누적: 날개 끝의 진동 증가 및 구조물 손상 위험 증가.​

​

윙렛은 바로 이 유도 항력을 줄이기 위해 고안된 장치입니다.



출처:위키백과

출처:NASA



윙렛의 종류

TYPE

​

항공기 기종 및 설계 철학에 따라 다양한 형태의 윙렛이 존재합니다.

​

① 클래식 윙렛(Classic Winglet)

대표 기종: 보잉 747-400

​

날개 끝에서 직각 또는 급격하게 꺾인 형태

​

가장 보편적인 형태이며 성능 대비 제작이 쉬움

​

​

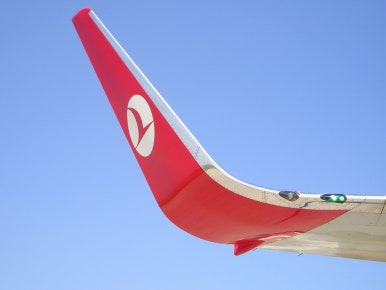

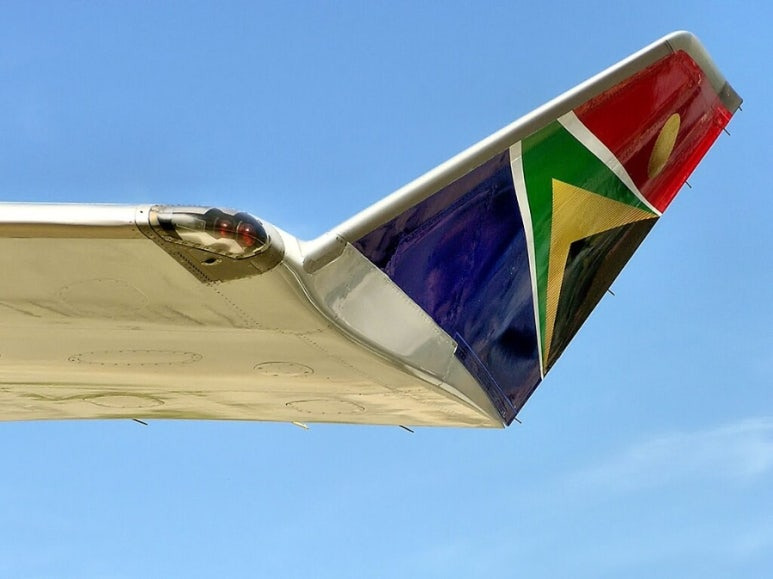

② 블렌디드 윙렛(Blended Winglet)

대표 기종: Boeing 737 Next Gen 시리즈

​

수직이 아닌 부드럽게 곡선으로 이어지는 형태

​

공기 흐름을 부드럽게 바꿔줌으로써 항력 감소 극대화

출처: Aviation Partners





출처:Aviation Business Middle East, Flightline Weekly

​

​

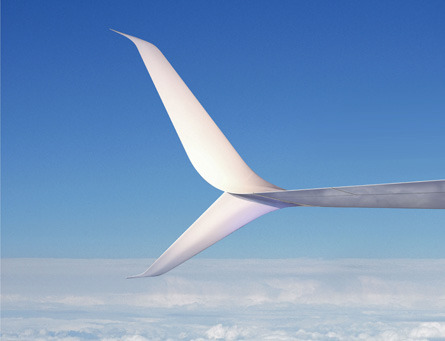

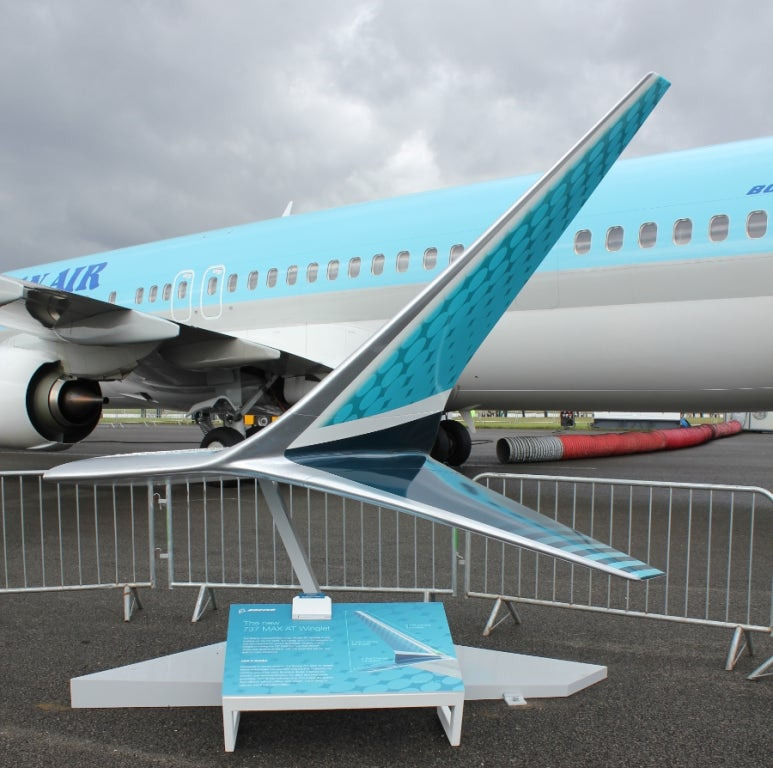

③ 스플릿 스키밋 윙렛(Split Scimitar Winglet)

대표 기종: Boeing 737 MAX

​

위쪽과 아래쪽으로 동시에 갈라지는 이중 윙렛

​

기존 윙렛 대비 연료 효율 추가 1.5~2% 향상



출처:FlightGlobal

출처:Airline Suppliers

​

​

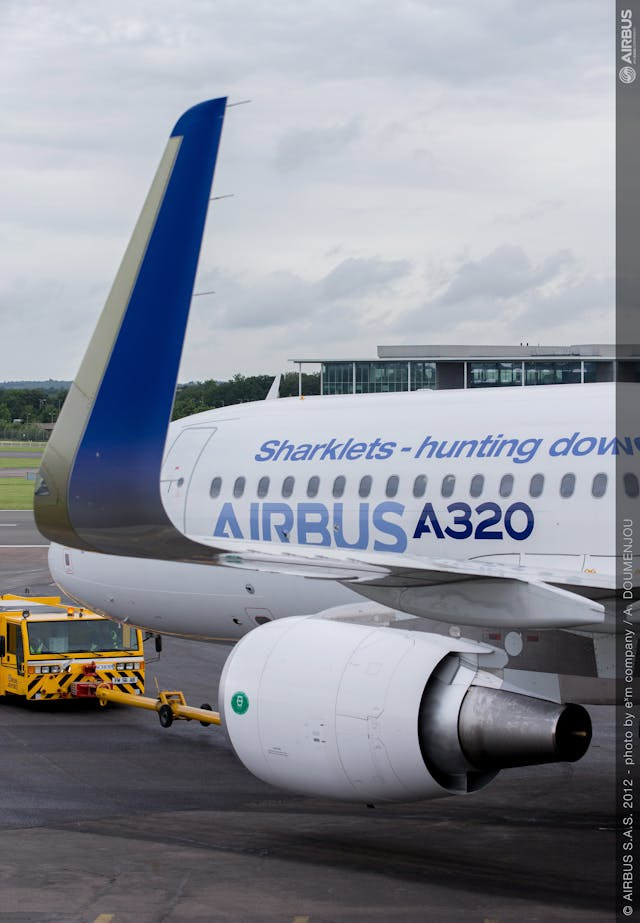

④ 샤크렛(Sharklet)-[에어버스의 윙렛]

대표 기종: 에어버스 A320neo 시리즈

​

상어 지느러미를 연상시키는 윙렛

​

A320 계열은 초기에는 윙팁 펜스를 사용했으나, 이후 샤크렛으로 대체되어 항력 감소 효과 상승

출처:Aviation Pros

​

​

⑤ 윙팁 펜스(Wingtip Fence)

대표 기종: A320 초창기 모델

​

날개 위/아래 양쪽에 짧은 수직판 설치

​

고효율은 아니지만 구조 간섭이 적고 단가 저렴

출처:FlyUSA

윙렛의 효과와 발전

출처:AirlineReporter

737-800

블렌디드 윙렛 장착 시 연간 약 57만 리터 연료 절감

​

A320neo

샤크렛 + 신형 엔진 조합으로 연비 15~20% 향상​

​

장거리 노선에서 항속거리 증가

100~300해리 이상 증가 가능​

​

최근에는 윙렛 개념이 진화해 윙팁 디바이스(Wingtip Device)라는 더 넓은 범주로 분류되며, 초음속 항공기나 전기 수직이착륙기(eVTOL)에서도 다양한 형태로 적용되고 있습니다.

​

또한 접이식 윙렛(Folding Winglet)이 적용된 Boeing 777X처럼, 장거리 항공기와 공항 인프라의 조화를 고려한 윙렛 기술도 발전 중입니다.

출처:The Air Current

​

윙렛은 작고 단순해 보이지만, 항공기의 공기역학적 성능과 연료 효율을 획기적으로 변화시킨 기술입니다. 설계 엔지니어의 치밀한 계산과 실험, 정비사의 세심한 유지보수, 항공사의 운영 전략이 윙렛을 통해 만납니다.

​

다음에 비행기를 타고 창밖을 볼 때, 날개 끝의 우아하게 휘어진 윙렛을 눈여겨보세요. 그 끝단에서 항공공학의 정수가 깃든 설계의 정밀함을 느낄 수 있을 것입니다.
