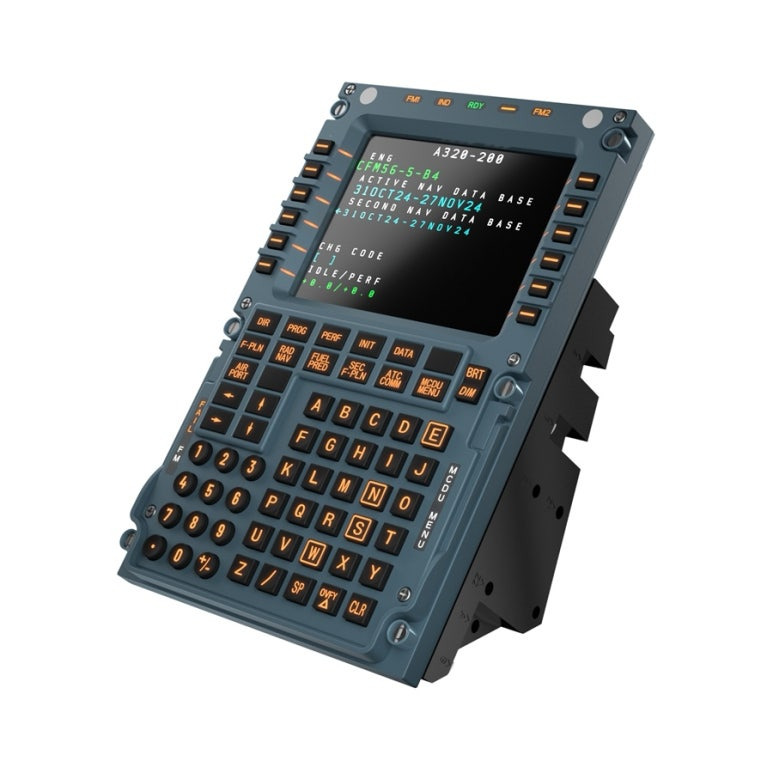

항공기 MFD와 CDU 완전 정복: 디지털 조종석의 핵심 장비

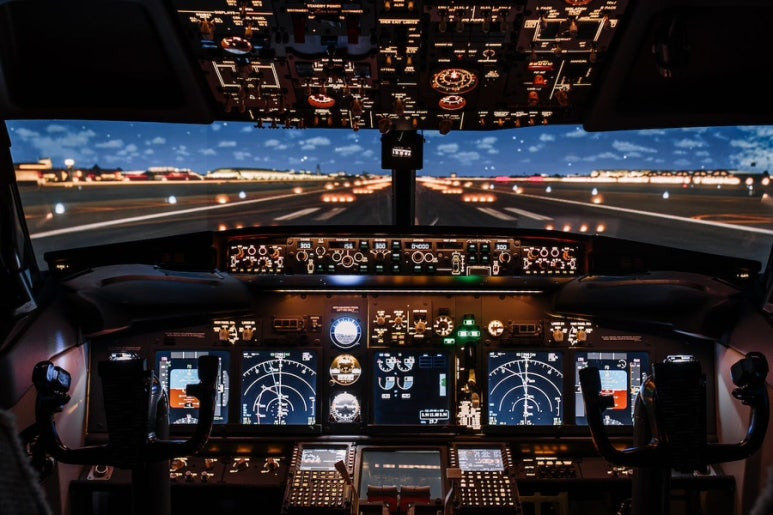

항공산업이 발전함에 따라 비행기의 조종석도 꾸준히 변화해왔습니다. 과거의 아날로그 계기판은 이제 고해상도 디지털 디스플레이로 대체되고 있으며, 조종사는 직관적이고 통합적인 방식으로 항공기를 운용할 수 있게 되었습니다.

​

그 중심에 있는 것이 바로 MFD(Multi Function Display)와 CDU(Control Display Unit)입니다. 이번 글에서는 이 두 장비가 어떤 기능을 수행하고, 실제 비행에서 어떻게 활용되는지, 그리고 항공 전자 시스템(EFIS, FMS)과는 어떤 관계를 갖는지 자세히 알아보겠습니다.

​

⸻

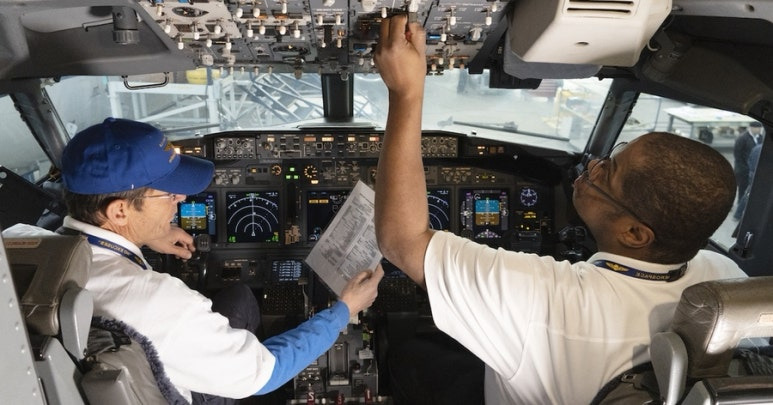

출처L3Harris

MFD(Multi-Function Display): 조종석의 디지털 창

Multi-Function Display



MFD는 ‘다기능 디스플레이(Multi-Function Display)’라는 이름처럼, 다양한 정보를 하나의 화면에 통합하여 제공하는 장비입니다. 이는 현대 항공기에서 매우 중요한 구성 요소로, 조종사는 버튼이나 터치스크린을 통해 원하는 정보를 선택적으로 조회할 수 있습니다. 초기에는 군용 항공기에서 먼저 도입되었지만, 현재는 민간 항공기 대부분에도 적용되어 있습니다.

​

MFD의 구성 요소

• 디스플레이 패널: 대부분 컬러 LCD나 LED이며, 해상도와 밝기 조절이 가능

• 입력 인터페이스: 버튼, 노브, 터치패널 등으로 조작

• 내부 소프트웨어: 데이터 통합 처리 및 시각화 알고리즘 포함

​

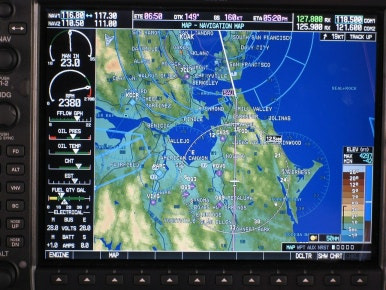

출처:openPR.com, Universal Avionics

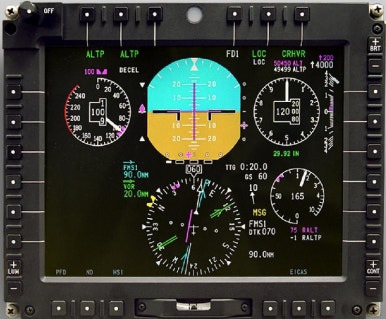

MFD에서 표시되는 정보

1. 항법 정보 (Navigation Display, ND)

• 항공기의 현재 위치, 비행 경로, 웨이포인트, 공항, 항로, 항공 관제 구역 등

• FMS에서 설정된 루트가 실시간으로 반영되어 표시됨

​

2. 항공기 시스템 상태 정보 (Engine Indication and Crew Alerting System, EICAS)

• 엔진의 RPM, N1/N2, EGT, 연료 흐름 등

• 유압, 전기계통, 공기압계통, 제빙 시스템 등의 상태

​

3. 기상 레이더 및 지형 정보

• 위험 지형 또는 날씨 요소(강우, 난기류 등)를 시각적으로 보여줌

​

4. 경고 및 체크리스트 통합 표시

• 비상 상황 발생 시 경고 메시지 및 대응 절차 자동 표시

​



출처: Air Charter Service, beoing



실제 사용 예시

보잉 737 MAX나 에어버스 A320neo 시리즈에서는 두 개 이상의 MFD가 조종석에 탑재되어 있으며, 각 조종사가 원하는 정보를 선택해서 별도로 설정할 수 있습니다. 예를 들어, 한쪽 MFD에는 항로 지도를, 다른 쪽에는 연료와 엔진 상태 정보를 표시해 운항 효율을 높입니다.

​

​

​

⸻

​

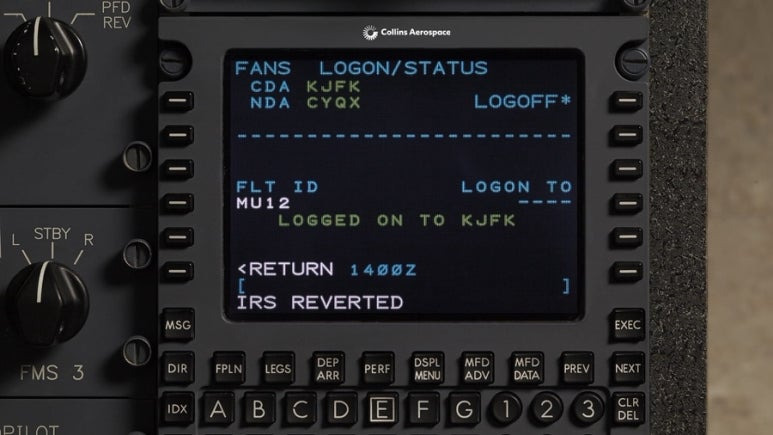

출처:Collins Aerospace

CDU(Control Display Unit): 항공기의 입력 창

Control Display Unit



CDU는 FMS(Flight Management System)의 사용자 인터페이스로, 키패드와 디스플레이가 결합된 장치입니다. 조종사는 CDU를 통해 항공기의 비행 계획, 연료 정보, 성능 데이터 등을 입력하고 수정할 수 있습니다. 즉, 항공기의 ‘두뇌’에 해당하는 FMS에 정보를 전달하는 ‘입력 단말기’ 역할을 하는 셈입니다.

​

CDU의 구조

• 소형 디스플레이 (흑백 또는 컬러)

• 알파뉴메릭 키패드

• 기능 키 (INIT, PERF, LEGS, DEP/ARR 등)

• 일부 항공기에서는 좌우 조종사와 중앙에 총 3개의 CDU가 설치됨

​





출처:amazon, Flaps2approach

CDU를 통한 기능 구현

1. 비행 계획 입력

• 출발/도착 공항, 웨이포인트, SID/STAR, 대체 공항 등 입력

• 경로 간 거리 및 시간 자동 계산

​

2. 성능 정보 설정

• 무게/중심(CGW), 이륙 속도(V1, VR, V2), 고도, 크루즈 속도 등 입력

​

3. 항법 장비 연동

• IRS(관성항법 시스템), GNSS, DME 등의 데이터를 통합 사용

​

4. 진단 및 유지보수

• 일부 항공기에서는 CDU를 통해 BIT(Built-In Test)를 실행하고 상태 점검 가능

​

​

⸻

​

​



출처:Medium

MFD와 CDU의 관계

이 두 장비는 기능적으로 분리되어 있지만, 조종사가 항공기를 효과적으로 운용하기 위해 상호보완적인 관계를 가집니다. MFD는 주로 시각적 정보를 제공하는 출력 장치이고, CDU는 데이터를 입력하고 시스템을 제어하는 장치입니다.

​

• 예시 1: CDU에서 항로를 입력 → MFD에 실시간으로 경로가 표시됨

• 예시 2: CDU에서 고도를 수정 → MFD의 항공기 상태 정보 및 경고 창에 즉시 반영됨

​

또한 두 장비 모두 FMS와 깊은 연동 관계를 가지고 있으며, FMS가 내부에서 계산한 정보를 MFD에 표시하거나, CDU를 통해 수정하게 됩니다.

​

​

​

⸻

​

출처:WINWING

기술 발전 방향

항공 전자 시스템은 지속적으로 진화하고 있습니다. 최근 항공기들은 기존의 물리적 CDU 대신, 터치 기반의 MCDU(Multi-function Control Display Unit) 또는 통합형 디스플레이 패널을 도입하고 있습니다. 이는 공간 절약은 물론, 사용자 편의성도 향상시킵니다.

​

• MCDU

기존 CDU의 기능에 추가로 기상 정보, 데이터링크 메시지, ATIS 등의 정보도 통합 가능

• EFB(Electronic Flight Bag)

일부 항공사에서는 iPad 등의 태블릿으로 CDU 기능을 대체하는 실험도 진행 중

​

향후에는 AI 기반 보조 시스템이 FMS에 통합되어, CDU의 조작이 자동화되고 MFD의 정보도 더욱 직관적으로 변할 가능성이 큽니다.

​

​

⸻

​

​

출처:Velents

정비 및 점검 관점

Maintenance



정비사 입장에서 MFD와 CDU는 고장 진단 및 테스트의 주요 인터페이스이기도 합니다.

​

예를 들어, 시스템 부팅 시 자동으로 실행되는 POST(Power-On Self Test)나 BIT 결과는 CDU나 MFD에 메시지로 표시됩니다. 또한 MFD의 시스템 페이지에서는 센서값, 라인 압력, 전류 상태 등을 직접 확인할 수 있어 정비 효율을 높여줍니다.

​

​

⸻

​

​

조종사의 눈과 손, MFD와 CDU

​

현대 항공기의 조종석은 단순히 계기를 확인하고 조작하는 공간이 아니라, 대규모 데이터 시스템과 실시간으로 상호작용하는 고도의 정보 인터페이스입니다. MFD는 조종사의 눈이 되고, CDU는 손이 되어 비행기의 안전한 운항을 도와줍니다.

​

항공 전자 장비에 대한 이해는 조종사뿐 아니라 항공정비사, 항공전자 엔지니어에게도 필수적입니다. 앞으로의 항공기는 더욱 스마트하고 자동화될 것이며, MFD와 CDU의 역할 역시 계속해서 확장되고 진화할 것입니다.
