하늘을 깨우는 기술, 항공기의 시동 계통(가스터빈엔진 시동)

여행의 설렘은 공항에서 시작됩니다. 탑승권을 받아 들고 게이트를 향해 걸어갈 때, 창밖에 서 있는 거대한 항공기를 바라보며 우리는 한 가지 궁금증을 품게 됩니다.

‘저 커다란 비행기는 어떻게 깨어나 하늘을 나는 걸까?’

​

많은 분들이 자동차처럼 열쇠를 돌려 시동을 거는 모습을 떠올리기도 하지만, 항공기의 시동은 훨씬 더 정교하고 장엄한 ‘하늘의 시작’입니다.



오늘은 비행기의 심장을 깨우는 시동 계통(starting system)에 대해 이야기해보겠습니다.

​

​

​

일반적인 민간 여객기의 운항 절차에서는 엔진 시동은 일반적으로 모든 승객이 탑승을 완료하고, 도어가 닫히고, 지상요원이 푸시백 준비를 마친 뒤에 시작됩니다. 이는 국제항공운송협회(IATA)나 항공사별 매뉴얼, 국제민간항공기구(ICAO) 지침 등에서도 일관되게 따라야 하는 표준 절차입니다.

​

그러나 일부 Passenger board bridge를 사용하지 않고 버스를 타고 가서 탑승할 경우 엔진 시동이 걸려있는 듯한 소리를 들으신적이 있으실겁니다. 그 경우 그것은 ‘부분 시동’일 가능성이 큽니다. 대부분 이런 경우에는 APU 고장이나 부재, 또는 현지 공항 여건 때문에 메인 엔진 하나만 켠 채로 APU를 대체하고 있는 상황입니다. 일반적으로는 엔진 1개만 작동하며, 나머지 엔진들은 탑승 후 시동됩니다.

​

​

​

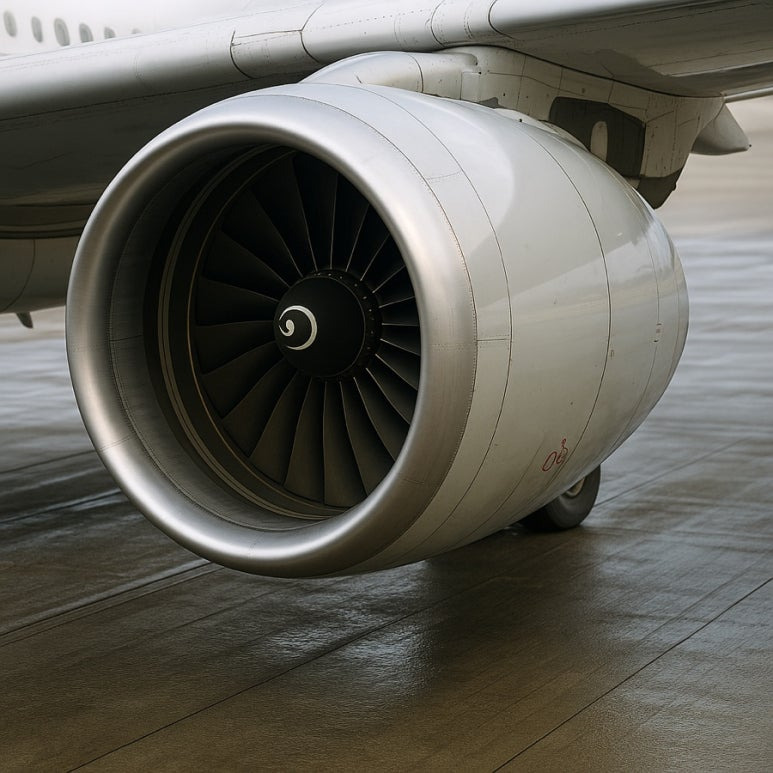

항공기 엔진, 심장을 깨우는 첫 숨결

​

항공기 엔진, 특히 우리가 여행 때 타는 민간 제트기의 경우, 터보팬 엔진이라는 형태를 사용합니다.

이 엔진은 공기를 흡입해 압축하고 연료와 섞은 뒤 점화하여 고온고압의 가스를 만들어 뒤로 뿜어냄으로써 추력을 얻습니다.

​

하지만 처음부터 이런 연소 과정이 저절로 일어나는 것은 아닙니다. 엔진이 스스로 숨을 쉬기 위해선, 바로 시동이 필요합니다. 그리고 그 시동을 담당하는 것이 바로 시동 계통입니다.

​

출처:Aircraft Systems

시동 계통의 구성요소

​

시동 계통은 크게 다음 3가지 부문으로 나눌 수 있습니다.

​

1. 동력 공급 장치 (Power Source)

시동을 위해 필요한 에너지를 공급하는 장치입니다.

• APU (Auxiliary Power Unit): 대부분의 현대 항공기는 작은 가스터빈인 APU에서 공기나 전기를 공급받습니다.

• 지상 지원 장비(Ground Power or Air Cart): 지상에서 압축공기나 전력을 공급해주는 외부 장비입니다.

• 기동 엔진(Crossbleed): 이미 작동 중인 반대편 엔진에서 압축공기를 받아 시동에 사용하는 방식도 있습니다.

​

2. 스타터(Starter)

실제로 엔진을 회전시키는 장치입니다.

• 공기식 스타터(Air Turbine Starter, ATS): 압축공기로 터빈을 돌려 엔진을 회전시킵니다.

• 전기식 스타터(Electric Starter): 전기모터로 직접 엔진을 회전시킵니다.

• 하이브리드 스타터(Starter/Generator): 전기 시동 후 발전기로 전환되는 장치도 있습니다 (예: 보잉 787).

​

3. 제어 및 점화 장치

• Start Switch: 조종사가 조종석에서 시동을 시작하는 스위치입니다.

• Start Valve: 공기식 스타터에서 압축공기를 열어주는 밸브입니다.

• Ignition System: 점화를 담당하는 장치. 점화 플러그가 연료와 공기를 점화시킵니다.

​

​

​



출처:네이버 블로그

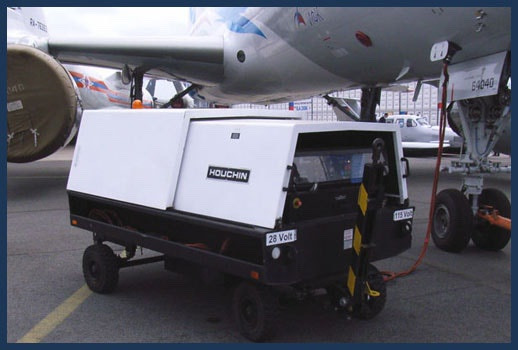

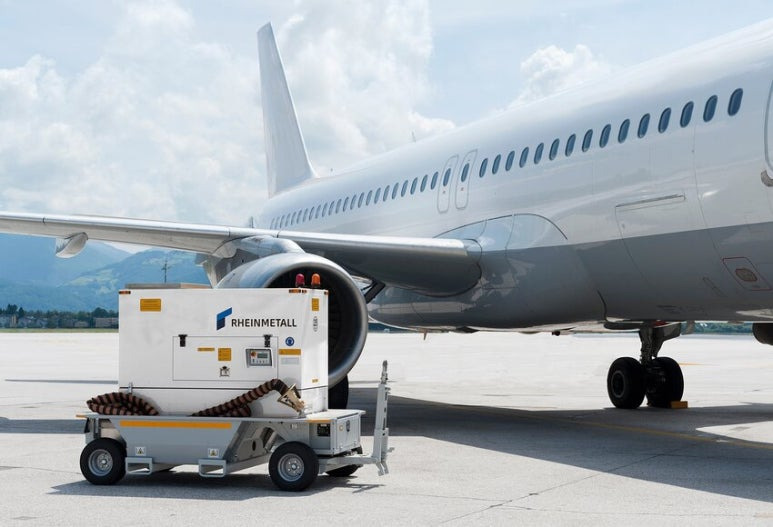

GPU(Ground Power Unit)

GPU는 말 그대로 지상에서 항공기에 전기를 공급하는 장치입니다.

항공기가 지상에 있을 때는 엔진도 꺼져 있고, 내부 전자 시스템(조명, 계기, 에어컨 등)을 작동시키려면 외부에서 전기를 끌어와야 하죠.

이때 사용하는 장비가 GPU입니다.

​

주요 특징

• 보통 115V, 400Hz의 교류 전력을 공급합니다 (항공기 전자 장비에 맞춘 주파수).

• 전기차처럼 케이블을 항공기 하부 패널(External Power Receptacle)에 연결합니다.

• 공항에는 *고정형 GPU(터미널에 매립된 형태)*도 있고, *이동형 GPU(차량형 또는 트레일러형)*도 있습니다.

​

언제 쓰일까요?

• APU가 꺼져 있거나 고장났을 때

• 연료 절감을 위해 APU 사용을 자제하고 싶을 때

• 항공기가 장시간 지상 대기 중일 때

​

​

​

출처: 항공위키

APU(Auxiliary Power Unit)란?

​

여기서 등장하는 **APU(Auxiliary Power Unit)**는 항공기의 꼬리 부분에 숨어 있는 작은 터빈 엔진입니다. 메인 엔진이 꺼져 있을 때 전기와 공기를 공급하며, 메인 엔진의 시동도 도와줍니다.

그러나 모든 공항에 전기 동력이 제공되는 GPU(Ground Power Unit)이 설치된 이후 연료 절감이나 배기가스 관련 문제로 APU보다 GPU를 더 많이 사용하게 되었습니다.

​

​

​

​

​

시동 스타터 종류

​

시동 계통의 핵심은 엔진이 자체적으로 회전할 수 있을 만큼의 최소 회전수(N2 rpm)를 만들어주는 데 있습니다. 이는 공기, 연료, 점화의 삼박자가 맞춰지기 위한 사전 작업입니다.

​

그럼 어떻게 이 회전을 만들어낼까요? 자동차의 경우 전기로 셀모터를 돌리고 이를 이용해 크랭크축을 회전시켜 엔진의 회전을 만들어 냅니다. 반면에 항공기의 시동 방식에는 크게

*공기식 시동(Air Starter)*과 *전기식 시동(Electric Starter)*이 있습니다.



​

​



출처: Weebly

출처: Aviatron

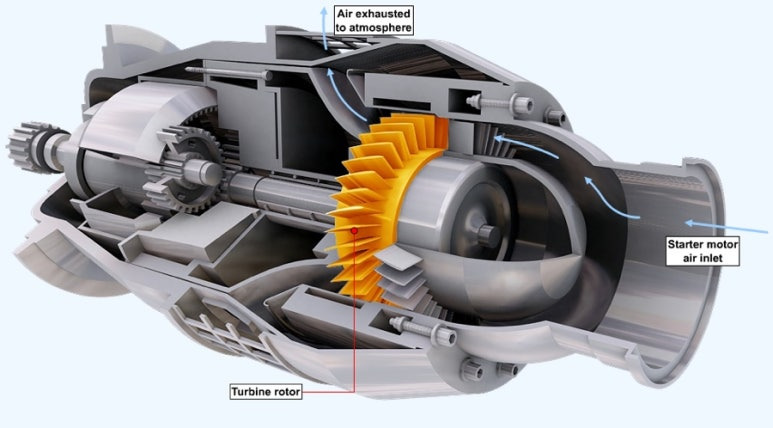

• 공기식 시동(ATS) & 뉴매틱 스타터

​

ATS는 기본적으로 다음과 같은 순서로 작동합니다

1. 압축공기 공급 - 보통 APU(Auxiliary Power Unit)나 지상에서 공급되는 고압 공기(Ground Air Cart)를 이용합니다. 이 공기는 30~45 psi 정도의 고압이며, ATS 내부로 유입됩니다.

​

2. 터빈 회전 - ATS 내부에는 작은 터빈이 있는데, 이 터빈이 유입된 공기에 의해 고속 회전합니다. 마치 바람개비처럼, 공기의 힘으로 돌아가는 것입니다.

​

3. 기어 및 클러치를 통해 엔진 회전 - ATS는 내부 기어박스를 통해 엔진의 중심축(N2 Shaft)에 연결되어 3000RPM으로 회전시킵니다. 터빈이 돌면서 기계적으로 엔진을 돌리게 되는 원리입니다.

​

4. 점화 및 연료 분사 - 엔진이 일정한 속도(일반적으로 N2 20~25%)에 도달하면, 연료가 분사되고 점화기가 작동합니다. 이때부터 연소가 시작되며, 엔진은 자체적으로 회전할 수 있게 됩니다.

​

5. ATS 분리 - 엔진이 정상적으로 작동을 시작하면, ATS는 자동으로 분리됩니다. 이후에는 엔진이 자력으로 계속 회전하며 엔진 시동에 시동이 걸리게 됩니다.

​

​

​

출처:Aircraft Systems

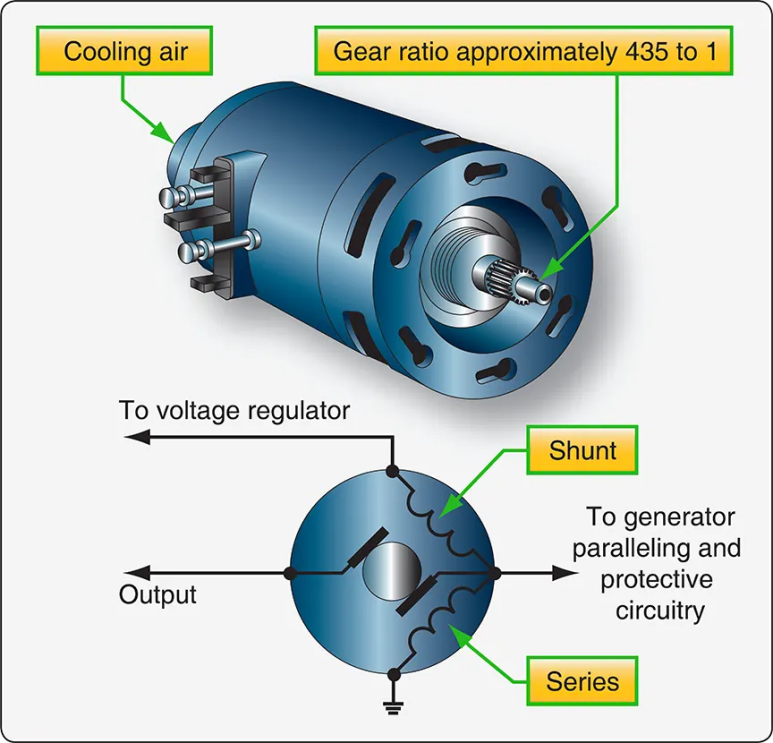

• 전기식 시동(Electric Starter)

최근의 친환경 추세에 따라 일부 최신 항공기(예: B787 드림라이너)는 전기모터로 엔진을 돌려 시동을 겁니다. 무겁고 복잡한 공기식 장치를 줄이고, 연료 효율도 향상시키는 똑똑한 방식입니다.

전기식 시동기는 이름 그대로, 전기 모터의 힘으로 엔진을 회전시키는 장치입니다.

작동 원리는 다음과 같습니다

​

1.전원 공급 - 항공기 내 배터리 또는 지상 전원, 혹은 APU를 통해 DC 또는 AC 전기를 공급합니다.전기 시스템은 고출력(수십 킬로와트급)이며, 매우 정밀하게 제어됩니다.

​

2.모터 구동 - 전기식 스타터 모터가 작동하면서 엔진의 중심축(N2 또는 N1)을 기어박스를 통해 회전시킵니다. 이때 모터는 점차 속도를 올리며 일정한 회전수에 도달하게 합니다.

​

3.점화 및 연료 분사 - 엔진이 지정된 속도 이상으로 회전하면, 연료가 분사되고 점화 장치가 작동합니다. 이후 연소가 시작되면 엔진이 스스로 회전하며 출력을 만들어냅니다.

​

4.스타터 모터 해제 - 연소가 정상적으로 유지되면, 전기 모터는 자동으로 분리됩니다.

​

​

​

출처:Rheinmetall

시동 과정

시동 과정에서는 여러 조작이 있지만 간단하게 정리하면 아래와 같습니다.

1. 동력원 활성화

• APU 또는 지상 공기/전기 시스템 작동.

​

2. Start Command 입력

• 조종사가 엔진 시동 스위치를 “ON” 또는 “START”로 돌립니다.

​

3. 스타터 작동 시작

• ATS 또는 전기식 스타터가 작동하여 엔진 N2(압축기)가 회전합니다.

​

4. 연료 분사 및 점화

• 회전속도가 일정 수준(N2 약 20~25%)에 도달하면, 연료 분사 → 점화기가 작동합니다.

​

5. 자체 연소 유지 및 스타터 해제

• 엔진이 자체적으로 연소를 유지할 정도의 속도에 도달하면, 스타터가 자동으로 해제됩니다.

​

6. 엔진 정상 작동 확인

• 속도, 온도, 압력 등을 체크해 시동이 정상 완료됐는지 확인합니다.

​

​

​

​

이렇게 가스터빈의 시동을 걸어 아이들 상태로 유지시키는 것까지가 항공기의 시동과정입니다.

​

​

​

비행기의 심장은 시동 계통이 먼저 뛰게 해야 비로소 살아납니다.

지상에서 시작된 작은 회전 하나가, 수만 피트 상공을 가르는 비행의 첫 숨결이 되죠.

눈에 보이지 않지만, 매 비행의 시작점에서 묵묵히 제 역할을 다하는 시동 계통

그건 단순한 기계가 아니라, 하늘로 가기 위한 ‘의식’ 같은 것입니다.

​

​

다음에 공항에서 탑승할 때, 창밖에서 살짝 들려오는 낮고 무거운 소리가 있다면,

그건 아마도 엔진이 깨어나는 소리일지도 모릅니다.

그 순간, 당신의 여행도 함께 시동을 겁니다.

​
