항공기 엔진 소화기, 안전의 마지막 보루

항공기 엔진은 수 톤의 추력을 만들어내는 고온·고압의 기계 장치입니다. 그만큼 화재 위험도 항상 존재합니다.

​

실제로 항공기 화재 사고는 치명적인 결과로 이어질 수 있기 때문에, 국제 항공 안전 기준에서는 엔진 구역에 반드시 소화 장치(Fire Extinguishing System)를 설치하도록 규정하고 있습니다.

​

오늘은 항공기 엔진에 장착되는 소화기의 구조와 원리, 그리고 사용되는 소화제까지 깊이 있게 살펴보겠습니다.

출처:HRD Aero Systems

출처:Aircraft Systems

---

​

1. 항공기 엔진 화재의 위험성

엔진은 연료, 윤활유, 전기 계통 등 발화 요인이 집중된 구역입니다. 엔진 내부 온도는 수백 도에 달하고, 연료 계통에서 아주 작은 누유만 발생해도 화재로 이어질 수 있습니다.

​

발화원: 전기 스파크, 고온 압축 공기, 터빈의 고열

​

가연물: 항공유(Jet-A1 등), 윤활유, 유압유

​

산소 공급: 엔진은 대량의 공기를 흡입하기 때문에 자연 환기가 충분

​

즉, 연료·산소·점화원이라는 ‘화재의 3요소’가 모두 존재하는 환경이므로 전용 소화 시스템이 필수입니다.

​

출처:sky news

---

​

2. 엔진 소화기의 구성

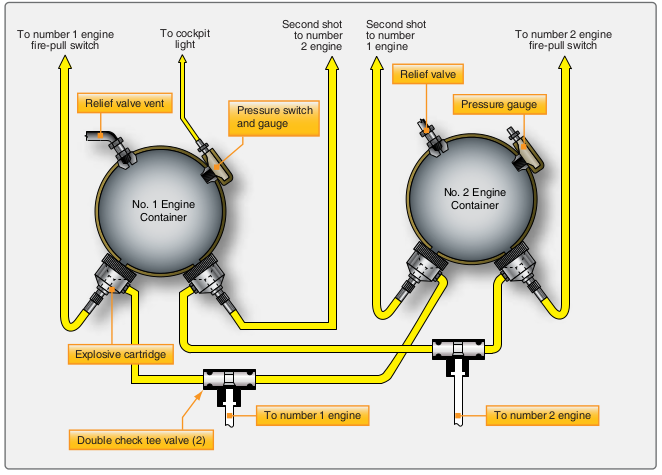

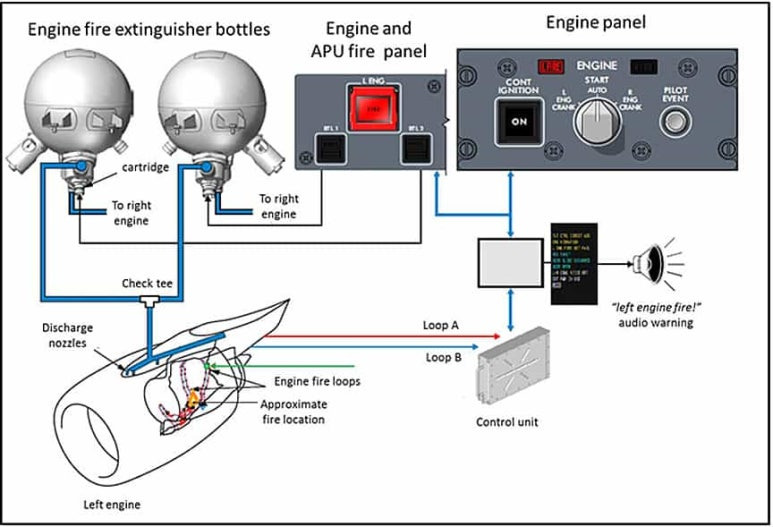

항공기 엔진 화재 소화 시스템은 단순히 소화기 하나로 끝나는 것이 아니라, 탐지(Detection) – 경고(Warning) – 소화(Extinguishing)의 3단계를 체계적으로 운영합니다.

​

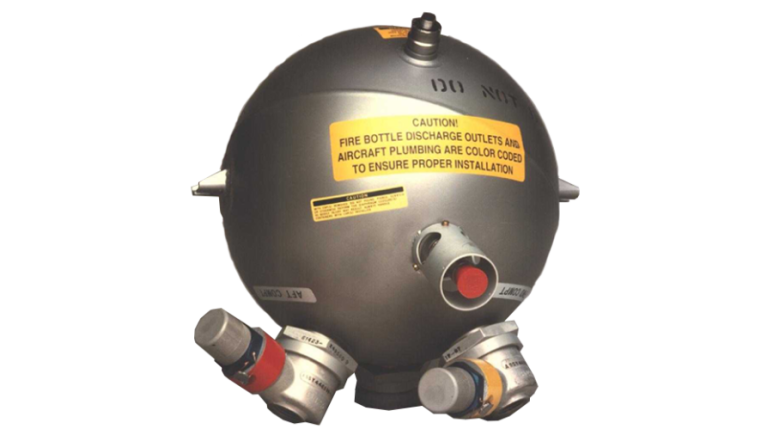

(1) 소화기 병(Bottle)



출처:Kidde Technologies

형상: 구형의 압력 용기​

내부: 소화제(Halon 1301 등) + 질소 가스(압력원)

기능: 조종사가 화재 스위치를 당기면 전기식 점화장치(스퀴브, Squib)가 작동하여 병을 파열시키고 소화제를 배관을 통해 분사

​

​

(2) 분사 노즐(Discharge Nozzle)

출처:w.khanerang.com

엔진의 여러 구역(연료 계통 주변, 베어링 구역 등)에 분사구를 배치

​

소화제가 균일하게 퍼지도록 설계

​

​

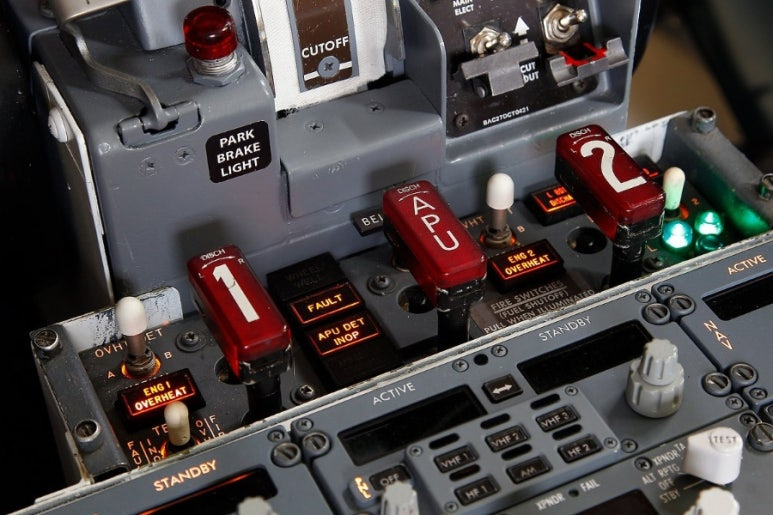

(3) 조종석 제어 패널

출처:Flaps 2 Approach

엔진 화재 발생 시 경고등(ENG FIRE)이 점등​

​

조종사는 Fire Handle 또는 Fire Switch를 당겨 연료·전기·유압 공급을 차단하고, 소화기를 방출

​

​

---

​

3. 사용되는 소화제

​

항공기 엔진 소화기에는 일반 가정용 분말 소화기와는 다른 특수 소화제가 사용됩니다.

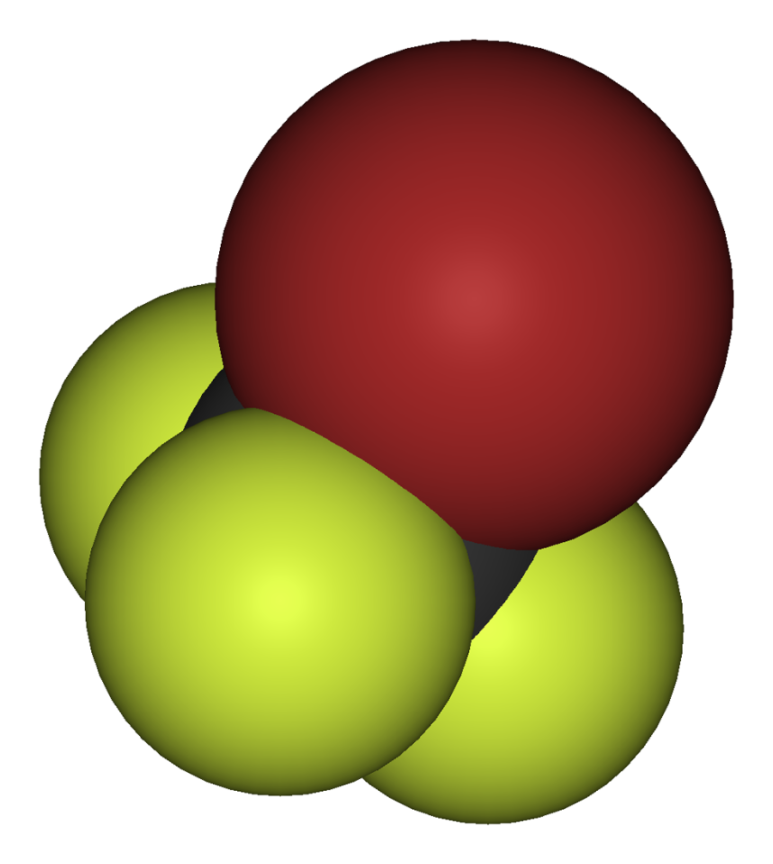

Halon 1301

Halon 1301의 '1301'은 탄소 1개, 플루오린 3개, 염소 0개, 브롬 1개라는 원자 구성을 코드화한 명칭입니다.

​

• 현재까지 가장 널리 사용된 항공기 소화제

​

• 산소 농도를 급격히 낮추고 화학적 연쇄 반응을 차단

​

• 금속 부품이나 전자 장비에 손상을 주지 않음

​

단점: 오존층 파괴 물질로, 점차 대체 소화제(Halotron, Novec 1230)로 전환 중

​

​

​

● 질소(N₂) 가스​

주 소화제는 아니지만, 보조 압력원으로 사용

​

​



출처:위키백과

---

​

4. 작동 절차

​

항공기 엔진 화재 발생 시 조종사는 표준 운항 절차(SOP)에 따라 신속히 대응합니다.

출처:Uniting Aviation

1. 화재 경고등 확인 (ENG FIRE Warning)

​

2. 해당 엔진 Fire Handle 당김 → 연료·유압·전기 공급 차단

​

3. Fire Bottle 1 방출

​

4. 화재 지속 시 일정 시간 후 Fire Bottle 2 방출

​

5. 여전히 진화되지 않으면 비상 착륙 준비

​

​

​

---

​

​

5. 안전 규정과 유지관리

출처:Aviation Stack Exchange

국제민간항공기구(ICAO)와 미 연방항공청(FAA)의 기준에 따르면:

​

모든 엔진 구획은 최소 2개의 독립 소화기 병을 가져야 함

​

소화제는 한 병으로도 전체 구역을 커버할 수 있도록 설계

​

정비 시에는 소화기 압력 게이지와 점화장치(Squib)의 유효기간을 반드시 확인

​

​

또한, 실제 화재 발생 빈도는 극히 드물지만, 정기 점검과 시험 장치를 통해 소화 시스템이 언제든 작동 가능하도록 유지하는 것이 항공 안전의 핵심입니다.

​

---

출처:JohanAero

항공기 엔진 소화기는 평소에는 눈에 잘 띄지 않지만, 실제 위급 상황에서는 수백 명의 생명을 지켜주는 최후의 장치입니다. 조종석의 작은 레버 하나가 작동하면 즉시 화재를 억제하는 정교한 시스템이 작동하는 것이죠.

​

결국, 항공 안전은 보이지 않는 기술과 꾸준한 정비가 뒷받침할 때 비로소 완성된다고 할 수 있습니다.
