인버터와 컨버터의 원리와 기능 - 전기의 흐름을 바꾸는 기술

우리가 매일 사용하는 전자기기들 뒤에는 눈에 보이지 않는 전기의 흐름이 존재합니다.

​

이 전기를 원하는 방식으로 바꾸는 역할을 하는 것이 바로 인버터(Inverter)와 컨버터(Converter)입니다.

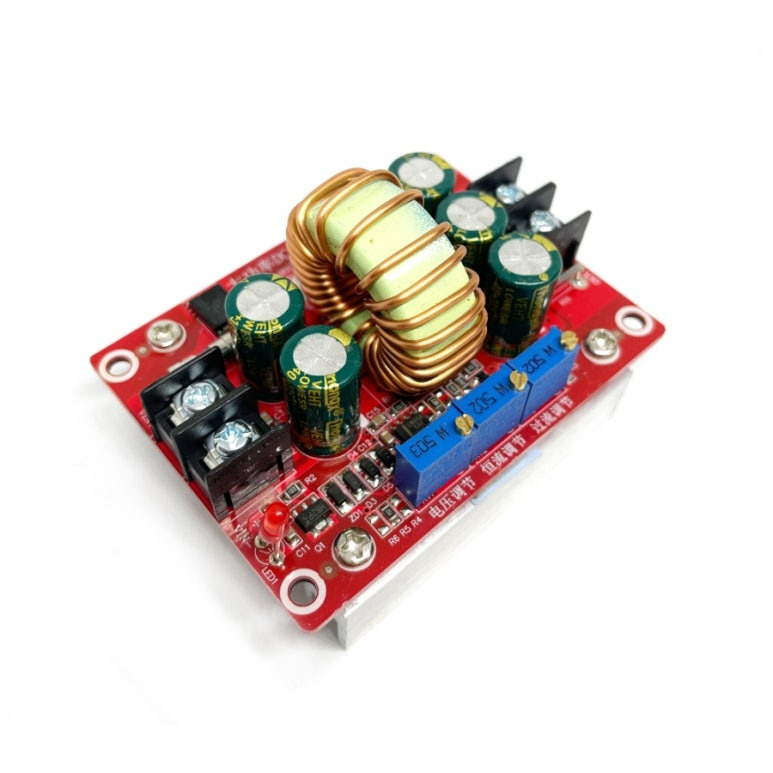

출처: 나무위키, 파워테크 파워뱅크

겉보기에는 비슷해 보이지만, 이 둘은 전기의 변환 방향과 방식에서 큰 차이를 가지고 있습니다.

​

오늘은 그 차이를 정확히 이해하고, 실생활에서는 어떻게 활용되는지까지 알아보겠습니다.

---

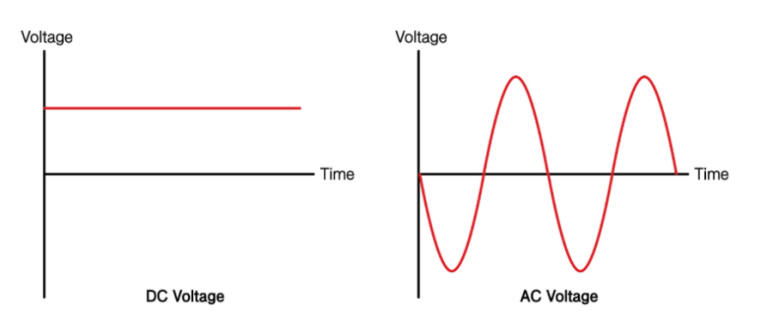

전기에는 두 가지 주요 형태가 있습니다.

출처: opentutorials.org

직류(DC, Direct Current): 한 방향으로만 흐르는 전기. 건전지나 태양광 패널처럼 일정한 방향의 전압을 공급.

​

교류(AC, Alternating Current): 방향과 크기가 주기적으로 바뀌는 전기. 우리가 일반적으로 사용하는 가정용 전기(220V 60Hz)가 이에 해당.

​

전자기기마다 필요한 전기의 형태가 다르기 때문에, 이 전기의 형태를 바꾸는 장치가 필요합니다.

​

---

인버터(Inverter)란?

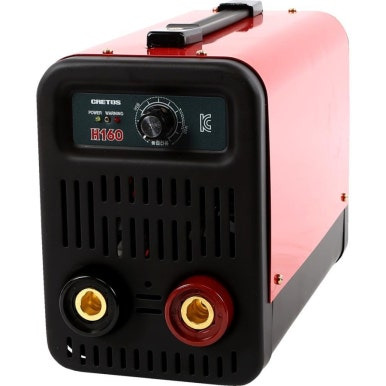

출처:RS



정의​

인버터는 직류(DC)를 교류(AC)로 변환해주는 장치입니다.

​

대표적인 예시

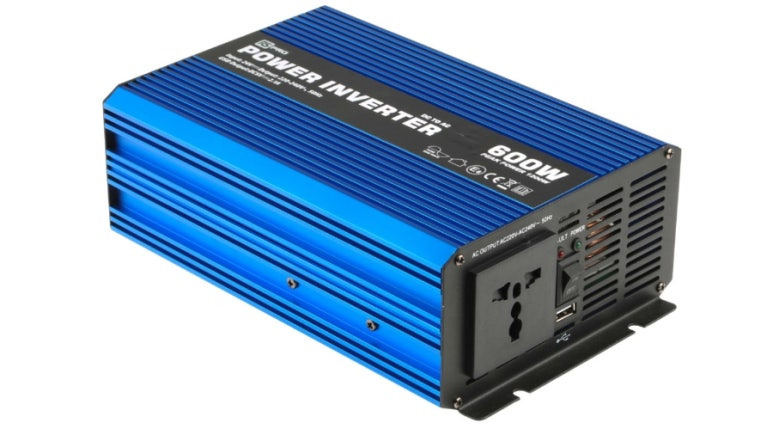

출처:엔라이튼, 툴앤샵

태양광 발전 시스템: 태양광 패널에서 생산된 전기는 DC인데, 이걸 가정이나 산업용으로 사용하려면 AC로 변환해야 합니다. 이때 인버터가 필요하죠.

​

휴대용 인버터: 차량 시거잭(DC 12V)을 이용해 노트북이나 소형 가전제품(AC 220V)을 사용할 수 있게 해주는 장치.

​

가정용 에어컨 인버터 기술: 전력 제어에 인버터를 사용해 압축기 속도를 조절, 에너지 절약 효과를 극대화.

​

​

작동 원리 (간단히)​

​

DC 전원을 빠르게 스위칭(on/off)하여 교류처럼 보이게 만든 후, 이를 필터링해 부드러운 AC파형으로 바꿉니다. 최신 인버터는 정현파(순수한 AC 파형)까지 구현할 수 있습니다.

​

---

컨버터(Converter)란?

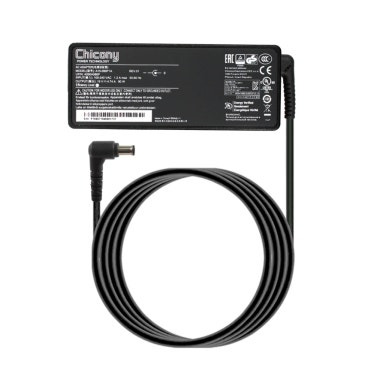

출처: 제노몰



정의​

컨버터는 전압 또는 전류의 크기 또는 형태를 변환하는 장치로, 보통은 DC에서 다른 DC로 바꾸는 DC-DC 컨버터를 말합니다.

​

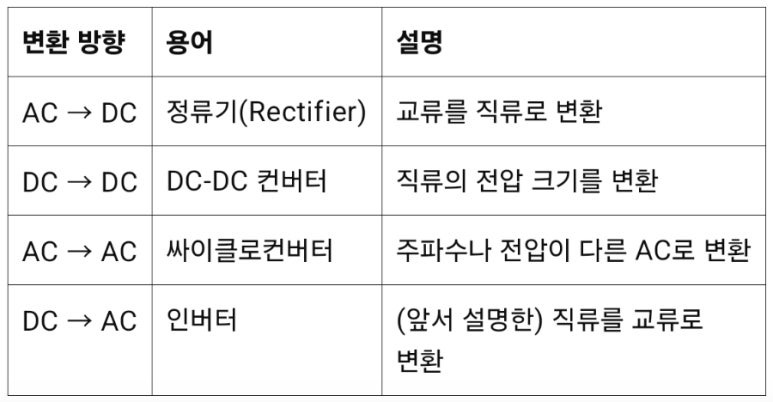

그러나 넓은 의미로는 다음과 같은 여러 유형을 포함합니다.

​

DC-DC 컨버터의 종류​

​

버크 컨버터(Buck Converter): 전압을 낮춤.

​

부스트 컨버터(Boost Converter): 전압을 높임.

​

버크-부스트(Buck-Boost): 전압을 높이거나 낮출 수 있음.

​

​

사용 예시​

​

스마트폰 충전기 내부 회로

​

컴퓨터 메인보드의 전원공급 장치

​

전기차 배터리 관리 시스템

​

드론이나 전동 킥보드의 전력 제어 장치

​

---

인버터와 컨버터의 차이

​

​

​

실생활 속 응용 - 어디에 쓰일까?









출처:디일렉,티몬,lg전자

전기차: 배터리는 DC 전원을 저장하지만, 구동 모터는 AC로 작동하므로 인버터가 반드시 필요합니다. 또, 배터리 내의 전압 조절에는 DC-DC 컨버터가 활용됩니다.

​

노트북 어댑터: 가정용 AC를 DC로 바꾸는 AC-DC 컨버터(정류기)가 들어갑니다.

​

스마트폰 고속충전기: 전압을 높여 빠르게 충전하거나, 발열을 줄이기 위해 DC-DC 컨버터 기술이 핵심입니다.

​

​

---

​

우리가 사용하는 모든 전자기기는 정해진 전압과 전류, 전기 형태가 있어야만 작동합니다. 이처럼 전기의 ‘형태’를 바꾸는 기술이 바로 인버터와 컨버터입니다.

​

인버터: 직류를 교류로!

​

컨버터: 전압을 조정하거나 교류를 직류로!​

​

두 장치는 단순히 ‘전기 변환기’ 이상으로, 에너지 효율과 기기의 안정성까지 좌우하는 중요한 기술입니다. 전기의 흐름을 자유롭게 바꾸는 이 기술 덕분에 우리는 다양한 전자기기를 편리하게 사용할 수 있는 것이죠.
