안녕하세요! 오늘은 전기·전자 회로에서 자주 등장하는 개념인 임피던스(impedance)에 대해 알아보겠습니다.
한 번쯤은 들어봤지만, 정확히는 모르겠는 단어일 수도 있습니다.
“이게 저항이랑 뭐가 달라?” “왜 복잡한 계산이 나올까?” 하는 분들을 위해 아주 쉽게 설명드리겠습니다.
출처: 홈레코딩 위키
출처: 나무위키
임피던스(impedance)란?
교류 전류의 장애물
간단히 말해서, 임피던스는 교류 전류(AC)가 흐를 때 전류를 방해하는 정도를 말합니다.
우리가 보통 아는 저항(Resistor)은 전류가 흐르지 못하게 막는 성질이죠.
하지만 교류에서는 단순한 저항 외에도 코일(인덕터)과 콘덴서(커패시터)도 전류의 흐름을 방해해요.

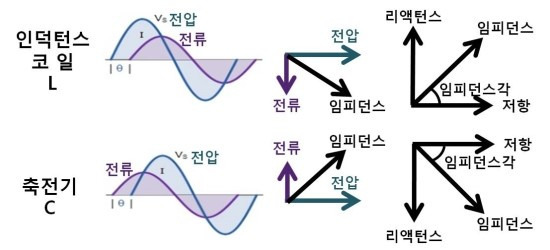

RLC회로에서 저항(R)을 통과한 전류는 전압과 위상이 같으나 코일(L)을 통과한 경우 전류보다 전압이 90도 빠르다. 캐패시터(C)를 통과한 경우 전류보다 전압이 90도 느리다.
인덕터 - 전압이 앞섬(전류가 천천히 반응)
커패시터 - 전류가 앞섬(전압이 천천히 반응)
이 둘 파형의 차이 - 위상차
이렇게 전류와 전압이 코일과 캐패시터를 통과하면서 위상차가 발생하는데 이때 코일과 캐패시터에 나타나는 저항효과를 리액턴스(Reactance)라고 한다.
이걸 리액턴스(Reactance)라고 부르고, 저항과 리액턴스를 합친 것이 바로 임피던스입니다.
정리하자면,

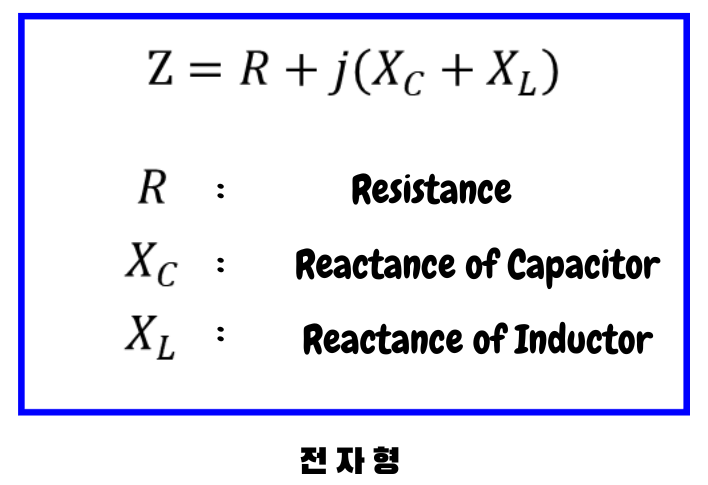

임피던스 Z = 저항 R + 리액턴스 X
※ 단, 리액턴스는 복잡한 계산을 위해 허수를 써서로도 많이 표현합니다.
출처: 전자형
임피던스는 왜 중요한가?
ACM은 일반적으로 다음과 같은 구성 요소로 이루어져 있습니다.
직류(DC) 회로에서는 단순히 저항만 보면 되지만,
교류(AC) 회로에서는 저항, 인덕터, 콘덴서가 모두 전류 흐름에 영향을 줍니다.
코일은 주파수가 높을수록 더 강하게 전류를 막고
콘덴서는 주파수가 높을수록 더 쉽게 전류를 흐르게 합니다.
즉, 같은 회로라도 어떤 주파수(Hz)의 전기가 흐르느냐에 따라 동작이 달라지게 됩니다.
이런 상황을 정확히 설명하려면 임피던스를 알아야 합니다.

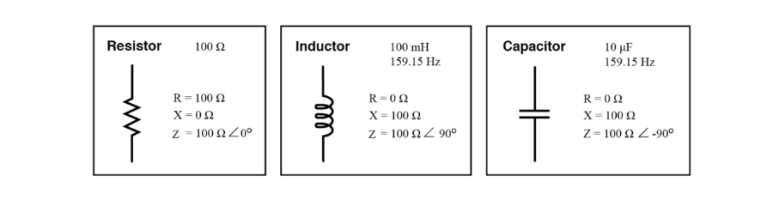

특징 - 주파수에 따른 변화
출처: 엠에스리-네이버블로그
저항(R)
항상 일정 - 변화 없음
인덕터(L)
주파수가 높을수록 전류를 더 막음 - 올라감 ↑
콘덴서(C)
주파수가 높을수록 전류가 잘 흐름 - 내려감 ↓
출처: 엠에스리 네이버 블로그
이렇게 식만 보면 어려워 보이지만, 주파수가 클수록 인덕터는 방해하고, 콘덴서(커패시터)는 더 잘 흐르게 만든다는 걸 기억하면 됩니다!
계산식
출처: 자바실험실
RLC, RC, LC 회로 응용
RLC 회로 (저항 + 코일 + 콘덴서)
구성
저항(R) + 인덕터(L) + 커패시터(C)
특징
위상, 에너지 손실, 공진 등 모든 요소가 포함된 복합 회로
특정 주파수에서 공진 발생 (LC 회로처럼), 하지만 R 때문에 완벽한 공진은 아님
임피던스 변화가 뚜렷하고, 공진 시 위상이 0도에 가까워짐
응용
정밀한 필터, 오실레이터, 고주파 회로 설계 등 다양
RC 회로 (저항 + 콘덴서)
구성
저항(R) + 커패시터(C)
특징
위상차 발생: 전류가 앞섬 (콘덴서의 특성 때문)
저주파(낮은 주파수): 콘덴서가 전류를 거의 못 흐르게 함 → 전체 임피던스 ↑
고주파(높은 주파수): 콘덴서가 전류를 쉽게 흐르게 함 → 임피던스 ↓
응용
하이패스 필터 또는 로우패스 필터로 자주 사용됨
(신호의 주파수를 걸러내는 데 사용)
LC 회로 (코일 + 콘덴서)
구성
인덕터(L) + 커패시터(C)
특징
위상차가 서로 반대
코일 → 전류가 느림 (뒤짐)
콘덴서 → 전류가 빠름 (앞섬)
이 둘이 서로 상쇄될 수 있어요 → 특정 주파수에서 위상차가 0이 됨
공진 현상 (Resonance)
어떤 특정 주파수 에서 임피던스가 최소가 됨
이때 전류가 최대로 흐르고, 에너지가 코일과 콘덴서 사이에서 왔다 갔다 함
응용
공진 회로, 라디오 튜닝 회로, 필터, 무선통신 회로
출처: Altium Resources
임피던스는 처음엔 복잡해 보일 수 있지만,
"교류에서 전류를 얼마나 방해하는가?" 라는 질문에 대한 답이라고 생각하면 훨씬 쉽게 이해할 수 있습니다.
📌 꼭 기억하세요.
임피던스는 저항 + 리액턴스
교류에서는 꼭 필요
실생활 전자기기 설계에도 중요!
